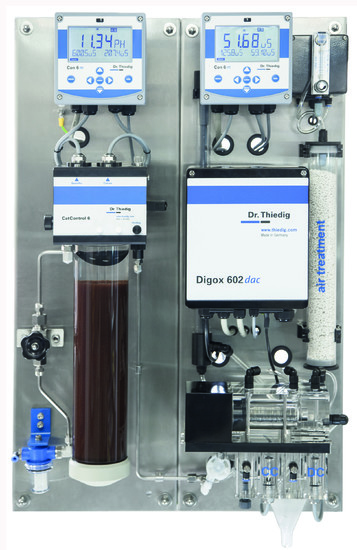

Digox 602 dac

Měření DAC se stalo důležitým základním parametrem v cyklu voda-pára. Zejména v kombinovaném cyklu elektrárny se špičkovým provozem. Měření DAC se doporučuje jako standard v napájecí vodě a páře.
Díky měření DAC měří hodnotu vodivosti bez vlivu CO2, tím je doba spuštění elektrárny výrazně snížena. Pro provozovatele elektrárny to není jen ekologický přínos, ale také ekonomický.

Kyselá vodivost


V kationtovém filtru se H + z vyměněných kationtů kombinují s OH- z alkalizačního činidla na vodu. Zbývající vodivost je stanovena pomocí autoprotolýzy čisté vody plus nečistoty ve formě aniontů, tj. CO3 2-.
K provozu parní turbíny nesmí kyselá vodivost překročit práh 0,2 μS / cm.
Příčiny zvýšené vodivosti mohou být následující:
   • nečistý potrubní systém, vysoké podmínky koroze
   • únik chladicí vody do kondenzátoru
   • únik vzduchu do atmosféry s dopadem CO2
   • organické látky v napájecí vodě kotle - dopad CO2 po zahřátí

Odplyněná kationtová vodivost


Pro nejkratší možnou spouštěcí fázi musí být vodivá kyselina měřena bez ovlivnění vodivosti způsobené rozpuštěním CO2. Prahové hodnoty pro provoz turbíny je tak dosaženo rychleji. Rozpuštěný CO2 zvyšuje vodivost, ale nepoškozuje turbínu.

Proto je nutné ze vzorku odstranit kyselinu uhličitou a znovu změřit vodivost (odplyněná kyselá vodivost). Na jedné straně lze tedy významně zkrátit spouštěcí fázi, na druhé straně lze sledovat organické látky a vnikání atmosférického vzduchu.

digoxem 602 dac máte k dispozici univerzální měřící přístroj pro tento druh úkolů. V kompaktním provedení máte první měření dvojité vodivosti včetně kationtového filtru, automatické odvzdušňování a výpočet hodnoty pH podle VGB-S006, poté oddělitelný provoz odplyňovací jednotky s měřením vodivosti před a po odplynění. V závislosti na účinnosti lze odplynění vypočítat na 100%.

Technická specifikace

Zařízení

Digox 602 dac

Měřící rozsah

Vodivost 0 - 1000 μS / cm, výpočet pH od 7,5 do 10,5

Dispej

Grafické zobrazení, podsvícení, barevné změny ve zprávách

Přesnost

  <[1% měřené hodnoty + 0,015 μS / cm]

Poplachové výstupy

Jedno relé na jednotku: 3A / 250 VAC, 3A / 30 VDC, žádné induktivní zátěže

Chybové zprávy

Chyba průtoku / zařízení, překročení teploty na relé / chybový proud 22 mA

Obsluha

Ochrana heslem pro položku vedenou menu pomocí 7 ovládacích kláves

Analogové výstupy

4 výstupy, 0 (4)… 20 mA, lineární / bilineární, max. zatížení 500 Ohm

Digitální rozhraní

Profibus DP

Teplota okolí

Okolní teplota +5 - 45 ° C, skladování a přeprava 0 - 50 ° C, relativní vlhkost 30 - 95%

Množství vzorku

10 - 20 l / h CatControl-Unit, 3 - 5 l / h odplyňovací jednotka, zobrazení v I / h s digitálním snímačem průtoku

Zdroj napájení

90 - 264 VAC 50/60 Hz, 60 VA nebo 120 - 264 VDC, 60 VA

Ochranný systém

IP 65 (elektrické součásti)

Hmotnost

27.5 kg

Rozměry

850 x 570 x 210 mm (VxŠxH)

Hlavní funkce

  • Odplynění a měření všech vodivostí při stejné, nezvýšené teplotě vzorku
  •  Žádné zahřívání, tedy žádné emise plynů z jiných těkavých kyselin
  • Není zapotřebí žádný inertní plyn, klimatizace pomocí úpravy vzduchu
  • Vysoký zisk odplyněné kyseliny uhličité
  • Velmi krátké doby odezvy t90 <90 s pro odplyňovací jednotku
  • Regenerační provozní chemikálie pro katex
  • Velmi nízká spotřeba energie <60VA
  • K dispozici jako doplňková výbava pro stávající měření vodivosti kationtu: Digox dac basic
  • Jednoduché nastavení a stabilizace průtoku pomocí zabudovaného stabilizátoru průtoku
  • Vylepšená účinnost odplyňování> 90%, s přepínatelným výpočtem na 100%
  • Vysoce přesné měření teploty a vodivosti
  • Rozhraní Profibus DP
